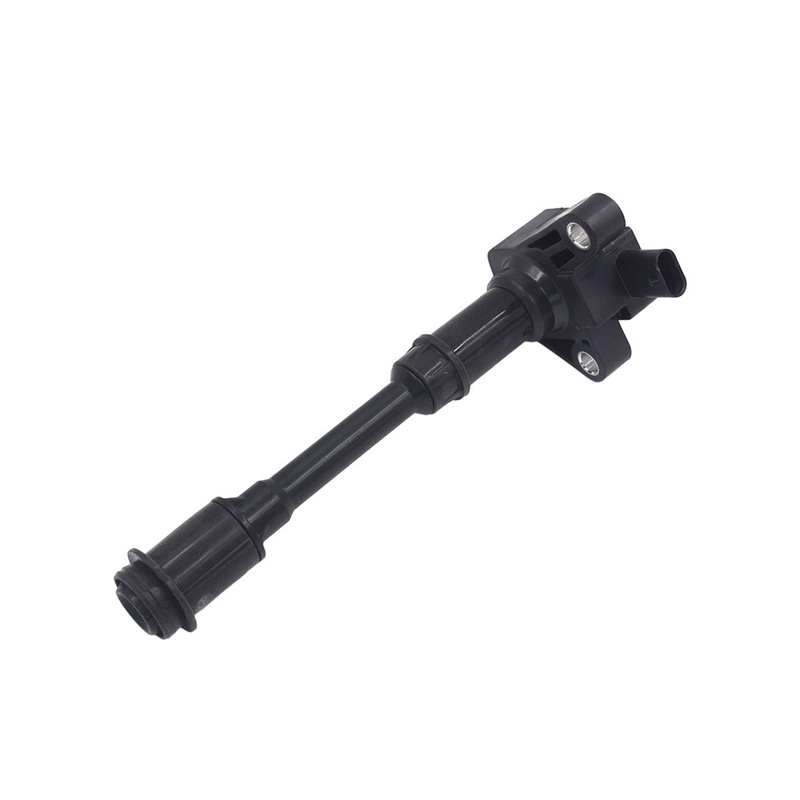

کویل احتراق خودرو S60 MK2 31422117 توربو بنزین OEM

با توجه به مدار مغناطیسی، سیم پیچ احتراق به دو نوع مغناطیسی باز و نوع مغناطیسی بسته تقسیم می شود.

سیم پیچ احتراق مدار مغناطیسی باز

سیم پیچ جرقه زنی مدار مغناطیسی باز به طور کلی ساختاری گلدانی شکل است.از چندین ورق فولادی سیلیکونی برای تشکیل یک هسته آهنی میله ای تشکیل شده است و سیم پیچ ثانویه و سیم پیچ اولیه به ترتیب در قسمت بیرونی هسته آهنی پیچیده می شوند.سیم پیچ ثانویه سیم میناکاری شده با قطر سیم 0.05 تا 1 میلی متر و تعداد دور آن 20000 تا 30000 می باشد.قطر سیم سیم پیچ اولیه 0.5 تا 1.0 میلی متر است که ضخیم تر از سیم پیچ ثانویه است و تعداد چرخش ها فقط 150 تا 300 است. سیم پیچ اولیه در قسمت بیرونی سیم پیچ ثانویه پیچیده می شود، بنابراین شار مغناطیسی تغییر می کند. تولید شده توسط سیم پیچ ثانویه دقیقاً مشابه سیم پیچ اولیه است.جهت سیم پیچ سیم پیچ اولیه و سیم پیچ ثانویه یکسان است.شروع سیم پیچ ثانویه به کانکتور خروجی ولتاژ بالا و انتهای سیم پیچ ثانویه به شروع سیم پیچ اولیه وصل شده و به ترمینال "+" محفظه متصل می شود.انتهای سیم پیچ اولیه به محفظه متصل است.پست "یک" به کلکتور ترانزیستور قدرت در جرقه زن متصل است و جرقه زن روشن و خاموش شدن جریان سیم پیچ اولیه را کنترل می کند.

سیم پیچ احتراق مدار مغناطیسی بسته

هسته آهنی سیم پیچ احتراق مدار مغناطیسی بسته بسته است.شار مغناطیسی از هسته آهنی عبور می کند.نفوذپذیری مغناطیسی هسته آهنی حدود 10000 برابر هوا است.بنابراین، سیم پیچ احتراق مدار مغناطیسی باز می خواهد همان سیم پیچ احتراق مدار مغناطیسی بسته را بدست آورد.شار مغناطیسی، سیم پیچ اولیه باید دارای نیروی مغناطیسی بزرگ (چرخش آمپر) باشد.بنابراین، یک سیم پیچ اولیه با تعداد دور بیشتر و قطر سیم بیشتر باید استفاده شود.سیم پیچ اولیه دارای تعداد زیادی چرخش است.اگر می خواهید همان نسبت چرخش را بدست آورید، تعداد دور سیم پیچ ثانویه نیز باید افزایش یابد.بنابراین، احتراق مدار مغناطیسی باز کوچک سازی سیم پیچ غیرممکن است.در مقابل، سیم پیچ احتراق مدار مغناطیسی بسته، به دلیل مقاومت مغناطیسی کم، می تواند به طور موثری نیروی مغناطیسی سیم پیچ را کاهش دهد و سیم پیچ احتراق را کوچک کند.در حال حاضر، سیم پیچ احتراق مدار مغناطیسی بسته کاملاً کوچک شده است و می توان آن را با یک جرقه زن یا حتی با یک شمع ادغام کرد.گاز فشرده قابل احتراق در سیلندر توسط شمع مشتعل می شود.کویل جرقه زنی سنتی از نوع مغناطیسی باز است و هسته آهنی آن با ورق های فولادی سیلیکونی حدود 0.3 میلیمتر لمینیت شده و هسته آهنی با سیم پیچ های ثانویه و اولیه پیچیده شده است.نوع بسته مغناطیسی از یک هسته آهنی به شکل III برای پیچیدن سیم پیچ اولیه استفاده می کند و سپس سیم پیچ ثانویه به بیرون پیچیده می شود.خط مغناطیسی نیرو توسط هسته آهنی تشکیل می شود تا یک مدار مغناطیسی بسته را تشکیل دهد.از مزایای کویل های احتراق مغناطیسی بسته می توان به نشت مغناطیسی کمتر، اتلاف انرژی کم و اندازه کوچک اشاره کرد.بنابراین در سیستم های جرقه زنی الکترونیکی معمولاً از کویل های احتراق مغناطیسی بسته استفاده می شود.
