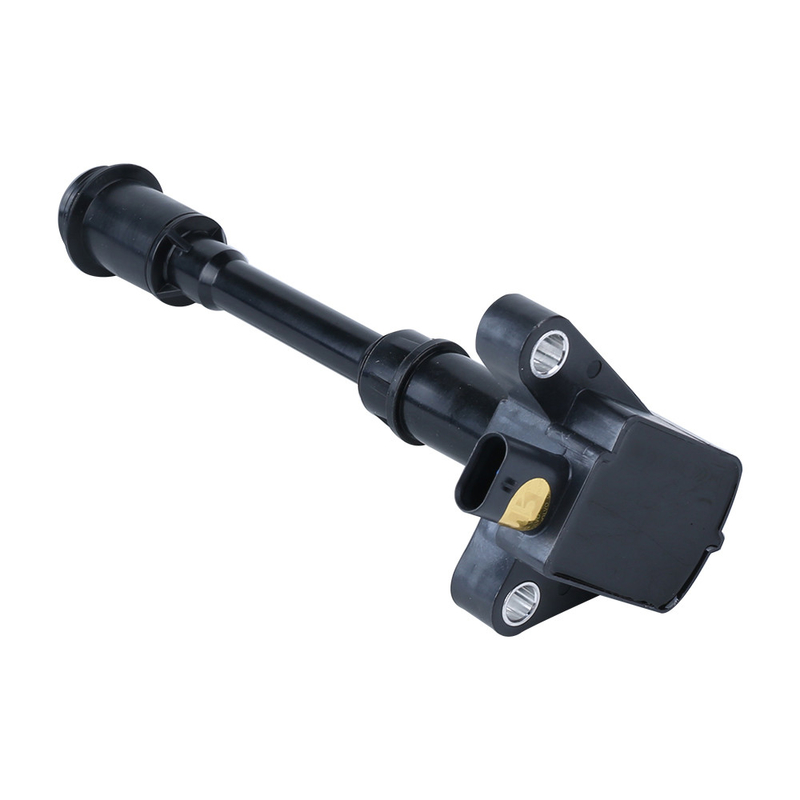

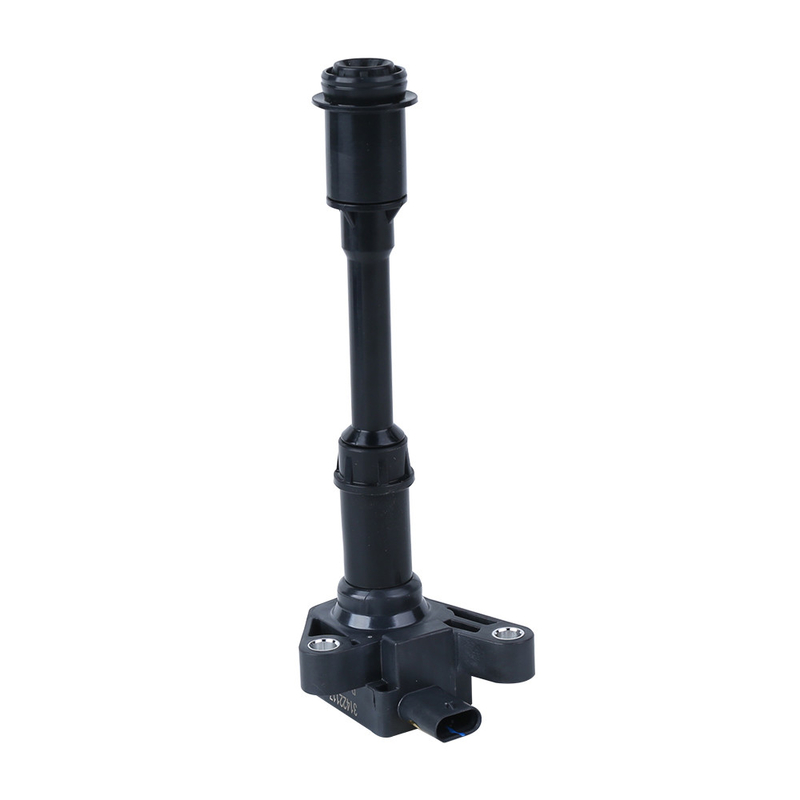

کویل جرقه زنی توربو بنزینی خودرو 31422117 S60 MK2

با توجه به مدار مغناطیسی، سیم پیچ احتراق به دو نوع مغناطیسی باز و نوع مغناطیسی بسته تقسیم می شود.

سیم پیچ احتراق مدار مغناطیسی باز

سیم پیچ جرقه زنی مدار مغناطیسی باز به طور کلی ساختاری گلدانی شکل است.از چندین ورق فولادی سیلیکونی برای تشکیل یک هسته آهنی میله ای تشکیل شده است و سیم پیچ ثانویه و سیم پیچ اولیه به ترتیب در قسمت بیرونی هسته آهنی پیچیده می شوند.سیم پیچ ثانویه سیم میناکاری شده با قطر سیم 0.05 تا 1 میلی متر و تعداد دور آن 20000 تا 30000 می باشد.قطر سیم سیم پیچ اولیه 0.5 تا 1.0 میلی متر است که ضخیم تر از سیم پیچ ثانویه است و تعداد چرخش ها فقط 150 تا 300 است. سیم پیچ اولیه در قسمت بیرونی سیم پیچ ثانویه پیچیده می شود، بنابراین شار مغناطیسی تغییر می کند. تولید شده توسط سیم پیچ ثانویه دقیقاً مشابه سیم پیچ اولیه است.جهت سیم پیچ سیم پیچ اولیه و سیم پیچ ثانویه یکسان است.شروع سیم پیچ ثانویه به کانکتور خروجی ولتاژ بالا و انتهای سیم پیچ ثانویه به شروع سیم پیچ اولیه وصل شده و به ترمینال "+" محفظه متصل می شود.انتهای سیم پیچ اولیه به محفظه متصل است.پست "یک" به کلکتور ترانزیستور قدرت در جرقه زن متصل است و جرقه زن روشن و خاموش شدن جریان سیم پیچ اولیه را کنترل می کند.

سیم پیچ احتراق مدار مغناطیسی بسته

سیم پیچ احتراق مدار مغناطیسی بسته با یک هسته آهنی بسته طراحی شده است که اجازه می دهد شار مغناطیسی از آن عبور کند.نفوذپذیری مغناطیسی هسته آهنی به طور قابل توجهی بالاتر از هوا است، به این معنی که سیم پیچ احتراق مدار مغناطیسی باز به نیروی مغناطیسی بیشتری نیاز دارد تا شار مغناطیسی مشابه سیم پیچ احتراق مدار مغناطیسی بسته را بدست آورد.برای رسیدن به این هدف، سیم پیچ اولیه سیم پیچ احتراق مدار مغناطیسی باز به تعداد دور بیشتر و قطر سیم بیشتر نیاز دارد.در نتیجه، سیم پیچ ثانویه نیز باید تعداد چرخش های بیشتری داشته باشد تا نسبت چرخش یکسان را حفظ کند.این امر کوچک کردن سیم پیچ احتراق مدار مغناطیسی باز را دشوار می کند.

از طرف دیگر، سیم پیچ احتراق مدار مغناطیسی بسته دارای مقاومت مغناطیسی کمتری است که امکان کاهش موثر نیروی محرکه مغناطیسی و کوچک سازی سیم پیچ احتراق را فراهم می کند.سیم پیچ احتراق مدار مغناطیسی بسته را می توان با یک جرقه زن ترکیب کرد یا حتی در یک شمع ادغام کرد و آن را بسیار فشرده می کند.

کویل احتراق سنتی از نوع مغناطیسی باز است و دارای یک هسته آهنی با ورق های فولادی سیلیکونی حدود 0.3 میلی متر است.هسته آهنی با سیم پیچ های ثانویه و اولیه پیچیده شده است.در مقابل، نوع مغناطیسی بسته از یک هسته آهنی به شکل حرف "III" برای پیچیدن سیم پیچ اولیه استفاده می کند و سپس سیم پیچ ثانویه به بیرون پیچیده می شود.خط مغناطیسی نیرو توسط هسته آهنی تشکیل می شود تا یک مدار مغناطیسی بسته ایجاد شود.

از مزایای کویل های احتراق مغناطیسی بسته می توان به نشت مغناطیسی کمتر، اتلاف انرژی کم و اندازه کوچک اشاره کرد.بنابراین در سیستم های جرقه زنی الکترونیکی معمولاً از کویل های احتراق مغناطیسی بسته استفاده می شود.
